A-67 設計・施工

三次元画像を活用した盛土材料管理システム

三次元画像計測を活用した粒径計測管理により盛土材料の品質向上を実現

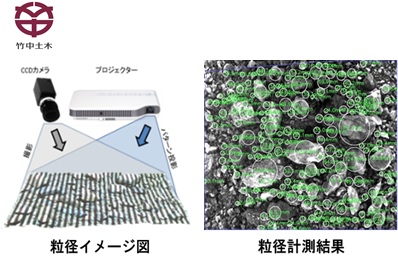

パターン光を投影するプロジェクターとそれを撮影するカメラで構成された低コストかつコンパクトなシステムです。空間コード化法という三次元画像計測技術を活用し盛土材料の粒径を瞬時に計測します。
ダンプの荷台に積まれた盛土材料を計測する場合、簡単な遮光設備を設け計測システムを設置します。その中にダンプが入庫すると、自動的に計測が開始し60秒/台の短時間で計測から結果の表示まで可能です。
本システムにより、盛土に適した粒径であるか否かをリアルタイムに評価するることが可能となりました。そのため、盛土材の安定した品質を確保できるため、盛土全体の品質向上につながります。

㈱竹中土木
担当:技術・生産本部
TEL:03-6810-6214
URL:http://www。takenaka-doboku。co。jp/
